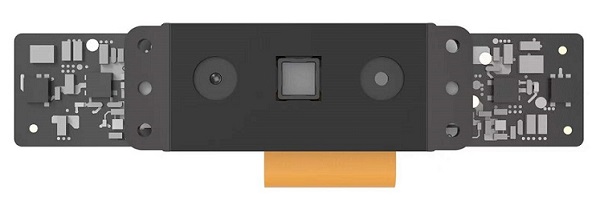

薪火3D结构光人脸识别模块

发布日期: 2021-12-31 16:11

薪火3D结构光人脸识别模块产品是一款具有活体检测功能的结构光门锁人脸识别模块方案,根据使用需要,可输出IR照片、活体检测结果、人脸识别结果等应用于黑夜、正常室内照明、室外阳光多种光照环境。结构光人脸识别方案,不仅可动态捕捉人脸信息、识别精准、识别快速,而且防伪性强,薪火自研人脸算法,已通过银行卡检测中心(BCTC)增强级认证,可杜绝各类打印照片、电子照片或视频、3D头模、3D面具攻击。相较于传统的2D单目或双目人脸识别,更为安全、准确。


1.1 产品形态

薪火3D结构光人脸模块逻辑形态如 1所示,它由基于一颗为门锁场景深度定制的AI SoCPCBA + 3D结构光模块 + 薪火3D活体人脸识别算法组成。通过一个4PIN端子与锁控连接,即可实现供电与通讯。薪火的活体算法和人脸识别算法在该AI SoC芯片平台上做了深度的优化和迭代,在超低功耗的前提下能达到超高的解锁性能和精准度。


薪火XH_SL3F人脸模块框图

1.2 产品特点

1) 安全性

薪火XH_SL3F人脸识别模块搭配薪火自研3D活体算法和人脸识别算法,能够有效保障用户信息及解锁的安全性,已通过银行卡检测中心(BCTC)人脸识别技术检测(活体检测)增强级认证,可有效防止各类打印照片、电子照片或视频、3D头模、3D面具等假体的攻击,其安全性优于传统单目或双目人脸识别门锁方案。

2) 易用性

a) XH_SL3F智能门锁能够向用户提供非接触式、无感的解锁开门体验,省去了用户按压指纹或输入密码的繁琐过程,同时也解决了部分人群,如小孩或老人指纹特征不明显或指纹磨损严重导致的解锁困难的问题,也消除了接触式指纹残留被复制的安全隐患;

b) 薪火3D活体算法和人脸识别算法在定制的AI SoC平台上进行了深度优化和迭代,单次解锁时间(从唤醒开始计算)最快1.0s,提供了畅快的开门体验;

c) 垂直方向上71°的视场角,使得门锁能支持的身高范围从1.3米到2.0米,小孩和高个人群都能覆盖;

d) 水平方向上支持58°的视场角,距离可支持0.3-1.0m范围内人脸解锁,用户在接近门的过程中,无需人头正对摄像头,只需在视场角内,人脸朝向门锁,即可实现动态抓拍解锁,即使门锁靠近墙边,也能顺畅解锁。

3) 适应复杂光照环境

可适应黑夜、室内灯光、室外日光、走廊灯光或日光等广泛的光照环境。

4) 超低功耗

模块工作时的峰值功耗5V / 600mA;

单次解锁平均功耗 5V / 130mA;

单次解锁典型耗电量5V / 0.035mAh(解锁时间 1.0s),相当于0.18mWh;

支持锂电池、干电池供电。

5) 超快速度

从触发唤醒计时,单次解锁最快约1.0s

6) 稳定性

成熟稳定的硬件方案以及严格的产品质量检验。

7) 接口简单易于集成

薪火人脸模块只需一个4PIN接口与锁控相连,同时实现供电和串口通讯即可使用。小巧的结构设计,简单完备的软件功能,加上完善的通讯协议,方便锁企快速集成实现门锁升级,获得最安全的人脸解锁功能。

1.3 应用领域

人脸识别

l 3D活体检测

刷脸门锁

刷脸门禁等


产品规格参数

类别

项目

参数

硬件

产品型号

XH_SL3F

基线

25 mm

工作电压

4.5-10 V,支持干电池、锂电池供电,电池驱动能力满足峰值耗电需求

通讯接口

串口,串口电平3.3V,默认波特率115200

休眠功耗

12 uA @ 5-10V

工作功耗

峰值600mA@5V,平均130mA @ 5V(单次解锁1.0s时)

单次解锁耗电

0.035mAh @ 5V (相当于0.18mWh

单次解锁时间

最快约1.0 s

整体尺寸

L41.0mm * W15.0 mm * H9.45 mm(含泡棉、不含耳片)

摄像头FOV

H 57.8° * V 71.7°

安全性

结构光激光符合Class 1标准

人脸识别

最优距离范围

0.4-1.0 m

极限识别距离

0.3-1.2 m

可注册人脸数量

 100

活体FAR/FRR

FRR < 1% @ FAR < 0.1%

人脸识别FAR/FRR

FRR < 1% @ FAR < 0.1%

认证

BCTC活体算法增强级认证R_TFCR203Q51TP

应用功能

OTA功能

支持,串口升级

防劫持报警

支持

人脸遮挡检测

支持

自学习

支持

注册方式

抓拍注册,支持正脸一个方向和正上下左右五个方向两种方式

适应光线环境

无光、室内、半室外、室外日光(日光不直射摄像头)

装饰容忍

眼镜、帽子、耳机、胡须、化妆

工作环境

工作温度(℃)

推荐温度 -10 ~ +55

可工作温度-25 ~ +70

工作湿度

95 RH

ESD

空气15kV,接触8kV(整锁)

盐雾

96H
